鑫臺銘智能壓裝
國內自主研發替代進口壓機生產廠家
了解更多信息
Part 1 產品特點
01.
定位，絲毫不差
采用高精密位移傳感器檢測，機械式限位
重復定位精準度高，可達+0.01mm
02.
界面操作，隨心所欲
觸摸電子屏顯示
人性化系統設計，壓力，位置，速度可以任意調節
03.
讓交付更快，生產周期節約20%時間
采用高精密位移傳感器檢測，機械式限位
單個產品壓制工作循環4~5秒
Part 2 產品結構

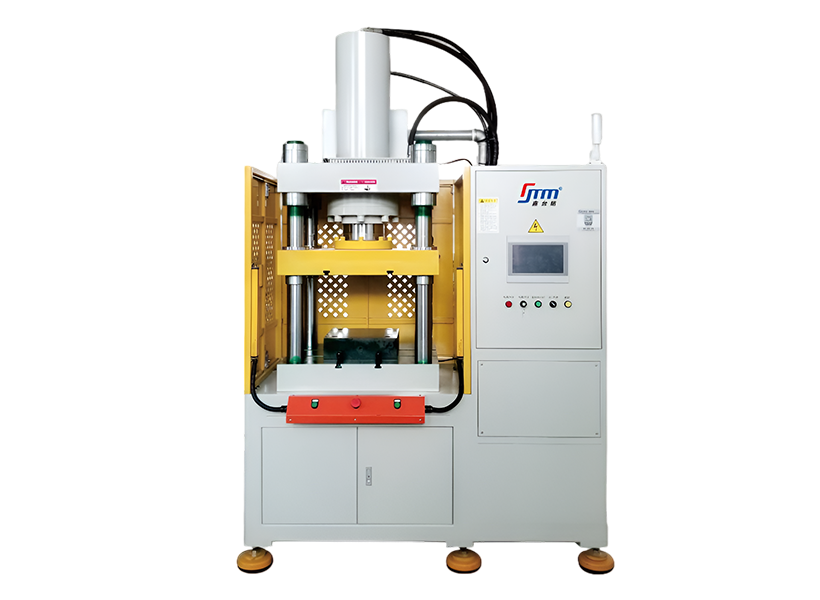

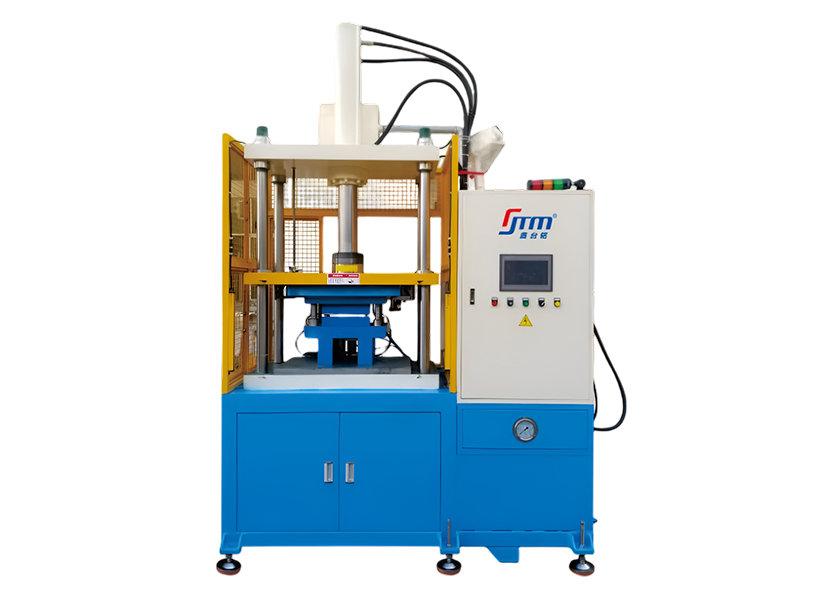

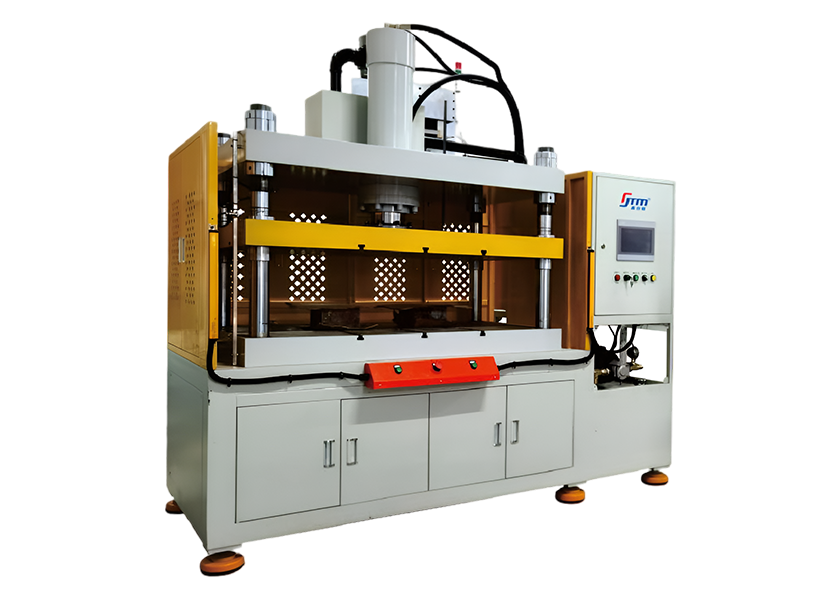

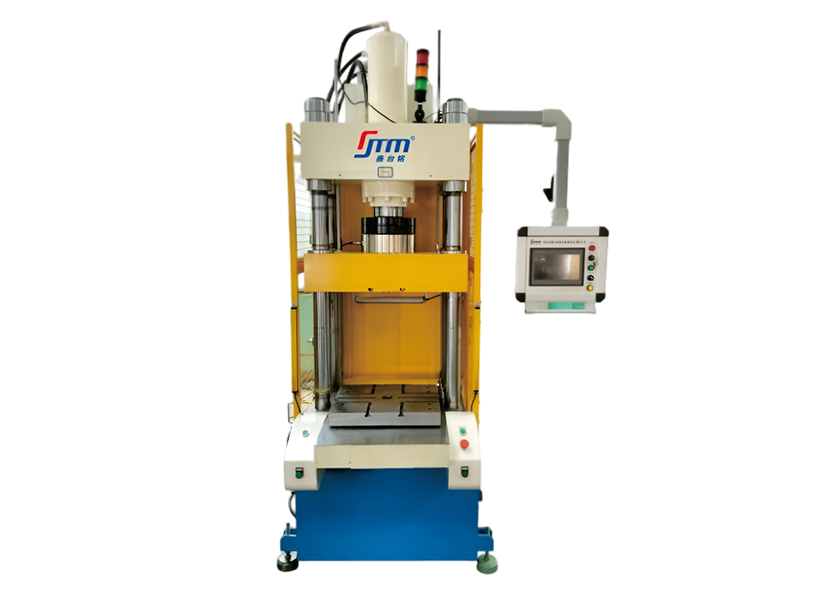

四柱伺服油壓機 XTM-106KS產品構成清單-
□ 導柱
-
□ 油缸
-
□ 液壓泵
-
□ 伺服電機
-
□ 電磁閥
-
□ 充液閥
-
□ 密封圈
-
□ 油路板
-
□ PLC
-
□ 觸摸屏
-
□ 位移編碼器
-
□ 安全光柵
Part 3 產品特性
1、機身采用傳統四柱式結構，和傳統機械式?jīng)_床相仿，結構簡單緊湊，占地面積小，操作方便 。
2、主缸為活塞式油缸，內設快速缸，可實現高速下行，慢速壓制動作。提高生產效率。
3、油缸為上油缸式，沖壓滑塊工作時從上往下壓制,下模靜止，上模壓制。
4、機身上部裝有精密定位裝置，機械死限位，并有伺服調裝置。
5、精密定位裝置采有伺服馬達驅動。定位精度±0.03mm。
6、電氣系統采用PLC+伺服系統+觸控屏+比例驅動，配合比例液壓系統，按照工藝要求發出指令，完成本機工藝循環動作。
7、友好人機介面，可任意存取200組參數程序。
8、位置由電子尺定位，可任意設置行程位置。高精確定位采用機械死限位，定位精度理論上為±0.01mm ，實際定位精度0.02-0.03mm。
9、壓力由壓力傳感器檢測，可任意設置機器壓力。
10、移動工作臺自動送料。
2、主缸為活塞式油缸，內設快速缸，可實現高速下行，慢速壓制動作。提高生產效率。
3、油缸為上油缸式，沖壓滑塊工作時從上往下壓制,下模靜止，上模壓制。
4、機身上部裝有精密定位裝置，機械死限位，并有伺服調裝置。
5、精密定位裝置采有伺服馬達驅動。定位精度±0.03mm。
6、電氣系統采用PLC+伺服系統+觸控屏+比例驅動，配合比例液壓系統，按照工藝要求發出指令，完成本機工藝循環動作。
7、友好人機介面，可任意存取200組參數程序。
8、位置由電子尺定位，可任意設置行程位置。高精確定位采用機械死限位，定位精度理論上為±0.01mm ，實際定位精度0.02-0.03mm。
9、壓力由壓力傳感器檢測，可任意設置機器壓力。
10、移動工作臺自動送料。
Part 4 產品參數
|
XTM106K規格參數 (快速油壓機,快速油壓切邊機,切邊機,切模壓力機,鋁制品切邊機,壓鑄品切邊機,壓鑄件切邊機,壓鑄切邊機,壓鑄切毛邊機) |
||||||
| 型 號 | XTM-106KS-20T | XTM-106KS-30T | XTM-106KS-40T | XTM-106KS-50T | XTM-106KS-60T | |
| 公稱壓力 T | 20 | 30 | 40 | 50 | 60 | |
| 液體最大工作壓力 | 21 | 21 | 21 | 21 | 21 | |
| 回程力 T | 4 | 4.8 | 5.1 | 5.7 | 5.8 | |
| 機架臺面距地面高度 E | 780 | 780 | 780 | 780 | 780 | |
| 最大開口距離 H | 400 | 500 | 500 | 500 | 500 | |
| 滑塊(壓頭)最大行程 | 300 | 300 | 300 | 300 | 300 | |
| 工作臺有效面積 | 左右 L | 500 | 600 | 600 | 600 | 600 |
| 前后 W | 400 | 400 | 500 | 500 | 500 | |
| 滑塊壓頭速度 | 下行速度 | ≥188 | ≥178 | ≥178 | ≥168 | ≥168 |
| 工作速度 | ≥19 | ≥16 | ≥14 | ≥13 | ≥12 | |
| 回程速度 | ≥125 | ≥125 | ≥116 | ≥120 | ≥145 | |
| 主機輪廓尺寸(左右X前后x高) | 850x950x2130 | 850x950x2280 | 900x1050x2360 | 950x1100x2500 | 950x1100x2550 | |
| 功率(KW) | 2.2 | 3.7 | 3.7 | 5.5 | 5.5 | |
Part 5 應用領域
汽車行業
汽車行業
發動機，動力，傳動，懸掛，制動，電氣等系統組件壓裝。
電機行業
電機行業
馬達，定子，轉子，殼體，端蓋，風葉，軸承、齒輪等零部件壓裝。
電子行業
電子行業
電感，連接器，端子，3C電子，PCB板，電器，線路板組件壓裝（插件等），電子零部件壓裝。
航天軍工
航天軍工
航天飛機發動機，船舶，MIM件，粉末，石墨烯，科研實驗等。
新能源行業
新能源行業
燃料電池電堆壓裝，膜電極熱壓成型，鋰電池氣凝膠隔熱墊成型，濾芯材料成型。
其它行業
其它行業
紙托，電動工具，壓鑄件，銅管，柴油發動機，按摩椅，機械設備，工程機械等零部件壓裝。
