Part 1 產品特點
溫控技術控制
柔性強，效率高
保持壓力模式/時間位置模式
保養維修方便
01.
定位，絲毫不差
采用高精密位移傳感器檢測，機械式限位
重復定位精準度高，可達+0.01mm
02.
界面操作，隨心所欲
觸摸電子屏顯示
人性化系統設計，壓力，位置，速度可以任意調節
03.
讓交付更快，生產周期節約20%時間
采用高精密位移傳感器檢測，機械式限位
單個產品壓制工作循環4~5秒
Part 2 產品結構

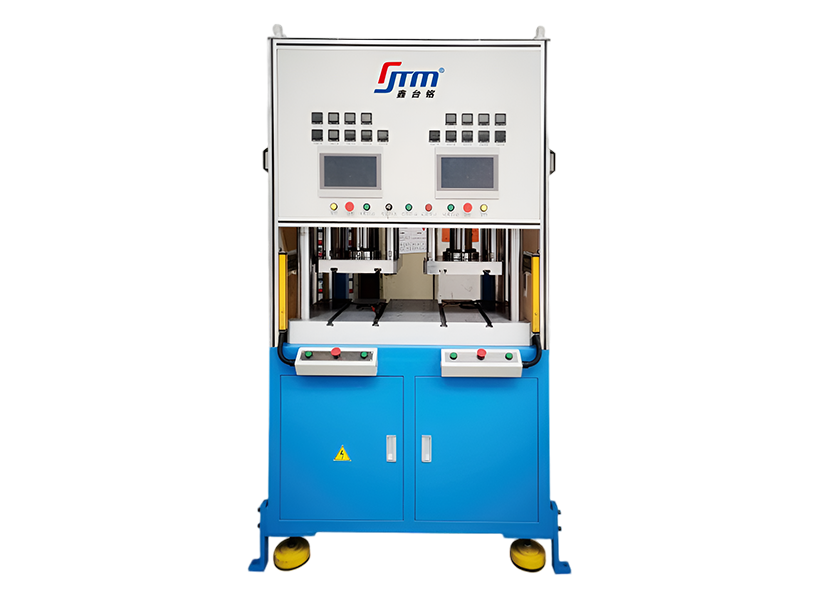

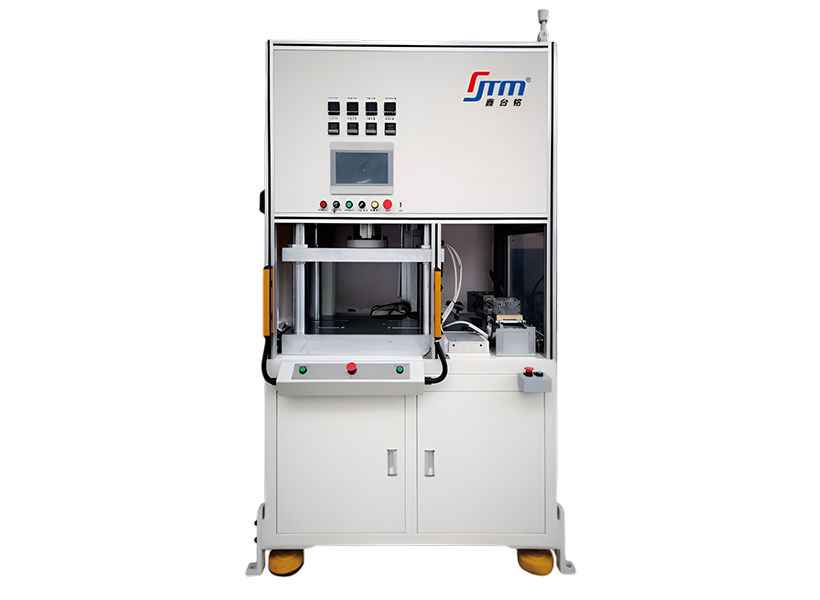

熱冷壓封裝伺服油壓機產品構成清單-
□ 伺服電機
-
□ 伺服油泵
-
□ 電磁閥
-
□ 充液閥
-
□ 壓力變送器
-
□ 觸摸屏
-
□ PLC
-
□ 安全光柵
-
□ 光柵尺
-
□ 溫控模塊
-
□ 開關電源
Part 3 產品特性
1、運行界面：顯示當前數據顯示，當日產量，顯示設備的當前工作狀態、顯示當前各種參數設定值等各種故障報警。
2、參數設定：保壓時間角度設定、上下限位置、工進位置、設備最大出力，光柵狀態, 設備運行速度,壓裝力檢測設定，空久停機時間等設定。
3、觸摸屏具有以太網接口，USB接口，RS485通訊接口，128M內存，數據存儲及輸出功能，打印功能等。
4、自/手動轉換按鈕（在觸摸屏安裝盒測端設有：電源指示，電源開關,設備復位 ,三色指示燈，報警蜂鳴器）等按鈕。
5、加熱管和熱電偶接線端子盒放置在壓機操作面，采用端子排方式安裝加熱管和熱電偶。
6、設備操作面需加裝開門裝置。
7、壓機整體需安裝密封罩且?guī)в信棚L(fēng)裝置，便于通風排氣。
8、預留水冷接口。
2、參數設定：保壓時間角度設定、上下限位置、工進位置、設備最大出力，光柵狀態, 設備運行速度,壓裝力檢測設定，空久停機時間等設定。
3、觸摸屏具有以太網接口，USB接口，RS485通訊接口，128M內存，數據存儲及輸出功能，打印功能等。
4、自/手動轉換按鈕（在觸摸屏安裝盒測端設有：電源指示，電源開關,設備復位 ,三色指示燈，報警蜂鳴器）等按鈕。
5、加熱管和熱電偶接線端子盒放置在壓機操作面，采用端子排方式安裝加熱管和熱電偶。
6、設備操作面需加裝開門裝置。
7、壓機整體需安裝密封罩且?guī)в信棚L(fēng)裝置，便于通風排氣。
8、預留水冷接口。
Part 4 產品參數
| 熱冷壓封裝伺服油壓機 XTM-106SF規格參數 | ||||
| 型號 | XTM-106SF-20T | XTM-106SF-30T | XTM-106SF-40T | XTM-106SF-50T |
| 液體工作壓力(MPa) | 21 | 21 | 21 | 21 |
| 最大工作高度 | 350 | 350 | 350 | 350 |
| 油缸行程 | 200 | 200 | 200 | 200 |
| 工作臺尺寸 | 530*500（柱內*前后包邊） | 530*500（柱內*前后包邊） | 530*500（柱內*前后包邊） | 530*500（柱內*前后包邊） |
| 工作臺離地面高度 | 950 | 950 | 950 | 950 |
| 快速下壓速度（mm/s) | 188 | 170 | 200 | 180 |
| 慢速加壓（mm/s) | 19 | 16 | 15 | 14 |
| 回升速度（mm/s) | 125 | 120 | 140 | 140 |
| 電機功率（Kw） | 3.7 | 5.5 | 5.5 | 7.5 |
| 設備外形尺寸 | 1200*1200*2300（左右*前后*高） | 1400*800*2180（左右*前后*高） | 1400*900*2350（左右*前后*高） | 1400*1000*2450（左右*前后*高） |
| 重量（T） | 2.1 | 2.3 | 2.5 | 2.7 |
Part 5 應用領域

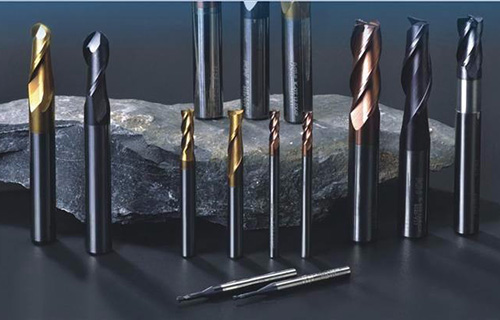

硬質合金
硬質合金
車刀、銑刀、刨刀、鉆頭、軸承。

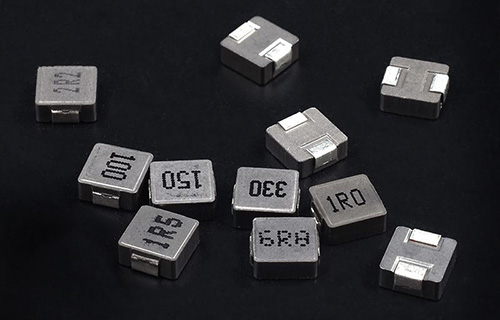

電感磁芯
電感磁芯
電感磁芯、一體成型電感、T-core電感。
手機行業
手機行業
2.5D/3D/3.5D手機前后蓋板、全包手機保護套。
汽車行業
汽車行業
內外飾、按鍵、儀表盤、觸控面板、智能視窗。
電子行業
電子行業
無人機、AR智能眼鏡、VR頭戴顯示設備、智能手表、手環、電池蓋、標牌、開關、鍵盤。
MIM件整形
MIM件整形
電器，電子，工具，機械，汽車，飾品，鎖具，通信，手機卡托及裝飾件等整形。
