Part 1 產品特點
精度高四個精密導套使下壓垂直精度高
有緊急按鈕及上下寸動模按鈕，配有安全光柵
及吹氣裝置提高生產效率
閉合高度均可按需求調整，方便操作
可輕便移動，省力高效
實現自動化生產，省力，成本低，效率高。
低噪音、低能耗、無污染的優點
操作簡單，維護保養簡單，方便，快捷
01.
定位，絲毫不差
采用高精密位移傳感器檢測，機械式限位
重復定位精準度高，可達+0.01mm
02.
界面操作，隨心所欲
觸摸電子屏顯示
人性化系統設計，壓力，位置，速度可以任意調節
03.
讓交付更快，生產周期節約20%時間
采用高精密位移傳感器檢測，機械式限位
單個產品壓制工作循環4~5秒
Part 2 產品結構

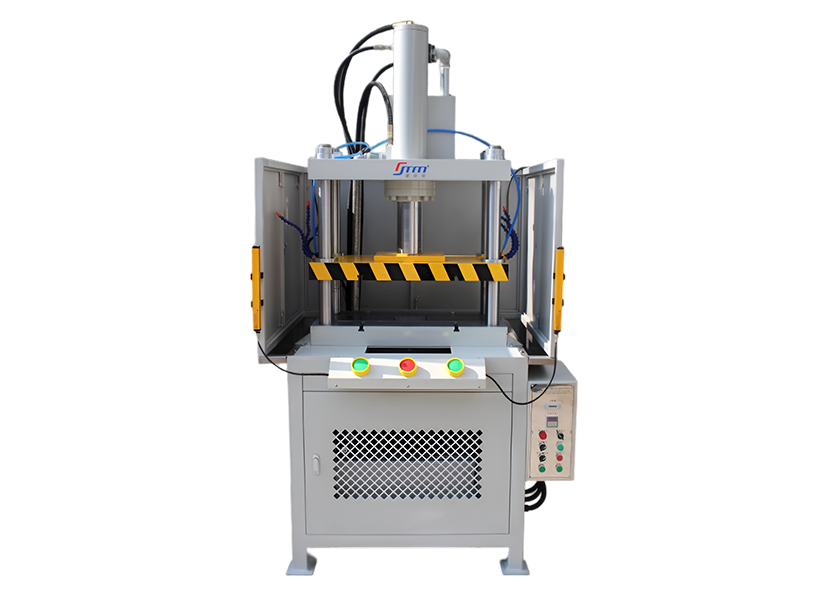

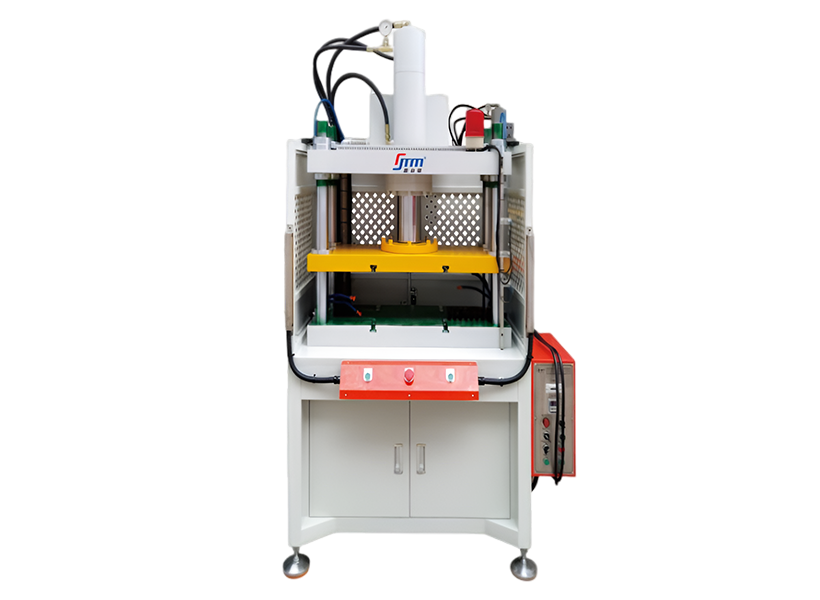

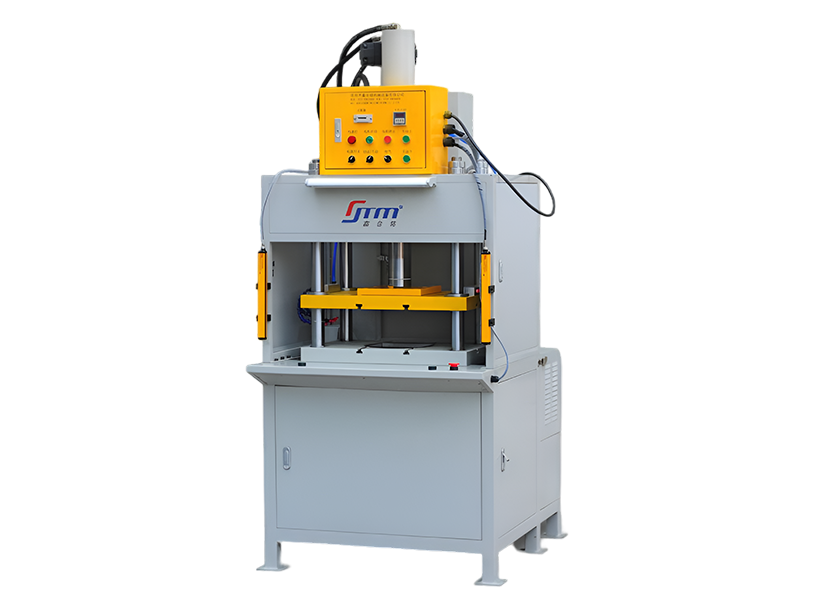

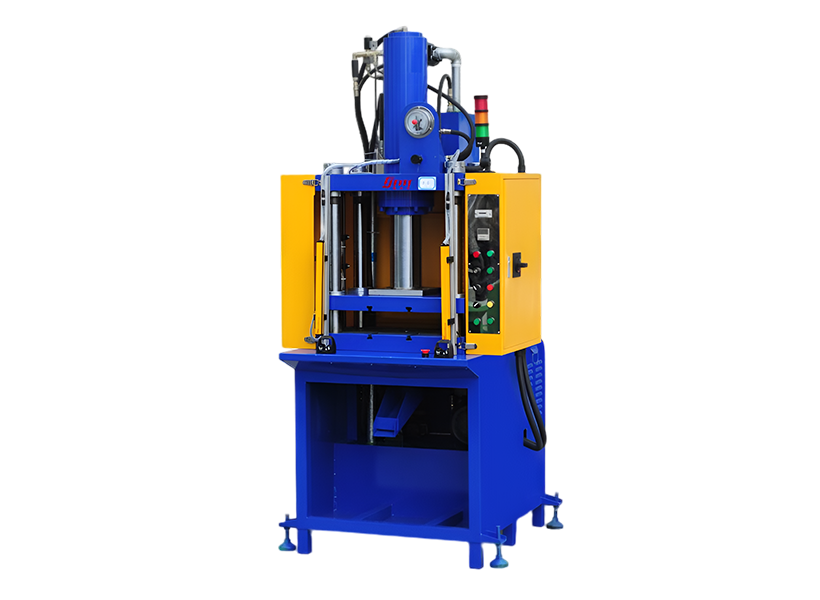

快速油壓機 XTM-106K產品構成清單-
□ 機架
-
□ 鋼板
-
□ 護罩
-
□ 按鈕
-
□ 子母缸
-
□ 油缸
-
□ 電機
-
□ 軸承
-
□ 油路板
-
□ 電磁閥
-
□ 接觸器
-
□ 繼電器
-
□ 安全光柵
-
□ 電器元件
Part 3 產品特性
1、該系列液壓機床以1-21MPA的液體壓力為動力源，外接三相AC380V 50HZ或二相AC220 60HZ交流電源。
2、該系列設備以液體作為介質來傳遞能量, 采用子母缸液壓回路，油溫低，效率高，沖切速度快，噪音小。
3、設備待機時噪音均不超過80分貝。
4、采用四柱三板式結構，活動板的垂直精度由四個精密導套控制，下工作面與上工作面任意點的平行精度達到0.1MM以下。
5、設備有廢料吹氣裝置，并在下工作臺中央開有廢料落料槽。
6、設備沖切下止點位置一般通過壓力開關或位置感應開關進行控制。
7、具有自動計數功能，分手動和半自動兩種控制方式，手動可將壓裝上模停在任意行程范圍內，配有緊急回升按鈕，也可加裝紅外線護手裝置。
8、壓力、行程、沖切速度、吹氣時間、閉合高度客戶均可自行調整，方便操作。
9、液壓系統，外觀整潔，配置美觀，工作臺下方裝有可調腳杯，可輕便調整平行度。
10、設備有快慢兩段式速度以保證切邊的光潔度和平整度。
11、該系列液壓機械出力范圍有10T-100T可選。(1tf=1000kgf=9.8KN)
2、該系列設備以液體作為介質來傳遞能量, 采用子母缸液壓回路，油溫低，效率高，沖切速度快，噪音小。
3、設備待機時噪音均不超過80分貝。
4、采用四柱三板式結構，活動板的垂直精度由四個精密導套控制，下工作面與上工作面任意點的平行精度達到0.1MM以下。
5、設備有廢料吹氣裝置，并在下工作臺中央開有廢料落料槽。
6、設備沖切下止點位置一般通過壓力開關或位置感應開關進行控制。
7、具有自動計數功能，分手動和半自動兩種控制方式，手動可將壓裝上模停在任意行程范圍內，配有緊急回升按鈕，也可加裝紅外線護手裝置。
8、壓力、行程、沖切速度、吹氣時間、閉合高度客戶均可自行調整，方便操作。
9、液壓系統，外觀整潔，配置美觀，工作臺下方裝有可調腳杯，可輕便調整平行度。
10、設備有快慢兩段式速度以保證切邊的光潔度和平整度。
11、該系列液壓機械出力范圍有10T-100T可選。(1tf=1000kgf=9.8KN)
Part 4 產品參數
|
XTM106K規格參數 (快速油壓機,快速油壓切邊機,切邊機,切模壓力機,鋁制品切邊機,壓鑄品切邊機,壓鑄件切邊機,壓鑄切邊機,壓鑄切毛邊機) |
||||||
| 型 號 | XTM-106K-20T | XTM-106K-30T | XTM-106K-40T | XTM-106K-50T | XTM-106K-60T | |
| 公稱壓力 T | 20 | 30 | 40 | 50 | 60 | |
| 液體最大工作壓力 | 21 | 21 | 21 | 21 | 21 | |
| 回程力 T | 4 | 4.8 | 5.1 | 5.7 | 5.8 | |
| 機架臺面距地面高度 E | 780 | 780 | 780 | 780 | 780 | |
| 最大開口距離 H | 400 | 500 | 500 | 500 | 500 | |
| 滑塊(壓頭)最大行程 | 300 | 300 | 300 | 300 | 300 | |
| 工作臺有效面積 | 左右 L | 500 | 600 | 600 | 600 | 600 |
| 前后 W | 400 | 400 | 500 | 500 | 500 | |
| 滑塊壓頭速度 | 下行速度 | ≥188 | ≥178 | ≥178 | ≥168 | ≥168 |
| 工作速度 | ≥19 | ≥16 | ≥14 | ≥13 | ≥12 | |
| 回程速度 | ≥125 | ≥125 | ≥116 | ≥120 | ≥145 | |
| 主機輪廓尺寸(左右X前后x高) | 850x950x2130 | 850x950x2280 | 900x1050x2360 | 950x1100x2500 | 950x1100x2550 | |
| 功率(KW) | 2.2 | 3.7 | 3.7 | 5.5 | 5.5 | |
Part 5 應用領域

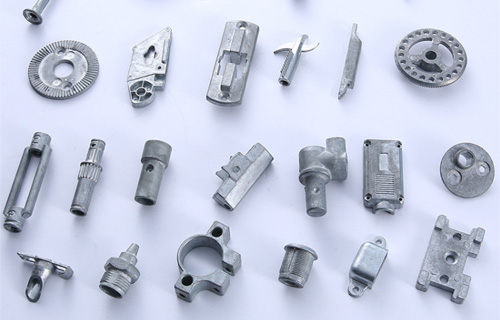

鋁鎂鋅壓鑄件
鋁鎂鋅壓鑄件

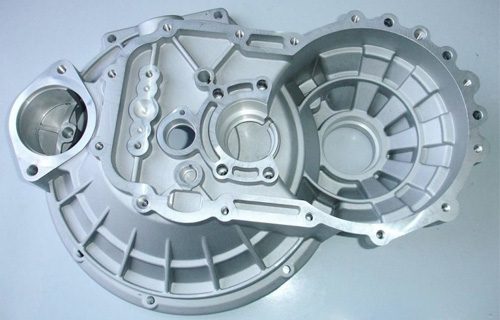

電汽配壓鑄件
電汽配壓鑄件
電腦，通訊，電子，線路板組件壓裝（插件等），電子零部件壓裝。

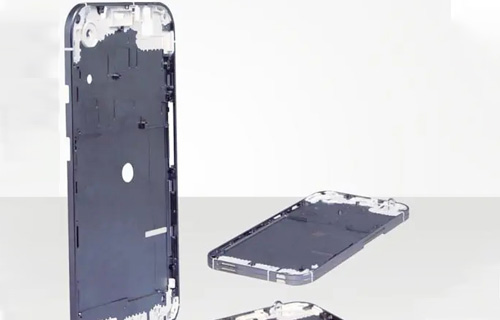

手機中框
手機中框

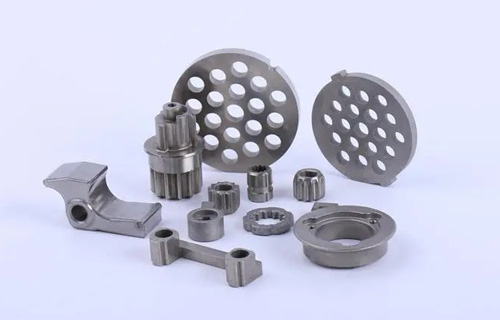

粉末制品
粉末制品
紙托
紙托
咽拭子棉簽成型
咽拭子棉簽成型
