自動化裝配產線

T-Core繞線機

聯系我們?
了解更多信息
Part 1 產品特點
  • 采用PLC與伺服電機控制,精度高,速度快
  • 采用模塊化設計,換型簡單方便
  • 運動模組,高速靜音
  • 視覺系統
  • 人工智能
  • 設備兼容強
  • 良品率、稼動率高
  • 設備安全,穩定捷
  • 01.

    定位,絲毫不差

    采用高精密位移傳感器檢測,機械式限位
    重復定位精準度高,可達+0.01mm
  • 02.

    界面操作,隨心所欲

    觸摸電子屏顯示
    人性化系統設計,壓力,位置,速度可以任意調節
  • 03.

    讓交付更快,生產周期節約20%時間

    采用高精密位移傳感器檢測,機械式限位
    單個產品壓制工作循環4~5秒
  • Part 2 產品結構

    T-Core繞線機產品構成清單
      □ 振動盤上料、分料機構
      □ 筒夾,上繞線R軸
      □ 飛叉,下繞線R軸
      □ 熱風
      □ 張力管控,銅線輸入組件
      □ 送線,切線
      □ 翻線固定夾、翻線活動夾
      □ 切刀
      □ 熱壓焊接
      □ 下料
      □ 焊頭清潔
      □ 機架、外
    Part 3 產品特性
    1、該設備大多采用模塊化設計,換型簡單方便。
    2、運動采用進口或臺灣制造模組,有高速靜音等特點。
    3、采用PLC與伺服電機總線搭配控制運動,質量可靠,響應快速。
    4、該設備兼容所有2520/2016/2012不同型號,不同系列產品,能兼容近20種不同型號及系列產品(需更換產品專用件)。
    5、人工智能,目標產值可根據產品批次進行設置,班次產能可統計記錄,設備報警記錄及次數可任意查閱,備品壽命預估可提示。
    6、視覺系統:裝有兩個高清攝像頭,以方便觀看設備運行及生產情況,同時方便設備的維護與調試。
    7、安全:設備有安全防護罩及門禁開關,防止誤碰造成人員傷害,高溫高壓皆有明確標識。
    8、上料方式:振動盤自動上料。
    9、下料方式:真空吸嘴吸附產品將產品放置于收料盒。
    10、人機界面:該設備有自動異常報警功能及報警記錄;能顯示報警原因,設備當前產能和生產節拍;可設置生產目標數及當前生產數量,有易損件損耗設置,易損件到達壽命時,可提示作業員進行更換。
    Part 4 產品參數
    T-Core單軸繞線機技術參數
      T-Core單軸繞線機
    生產節拍及產能 2.2s-2.3S   1565pcs/h-1636pcs/h (7.5圈以內)
    設備良品率 >98%
    設備稼動率 >90%
    適用銅線 熱風自粘線  寬度0.1mm-0.33mm  厚度0.05mm-0.13mm
    適用圓線 線徑0.12mm以內
    適用氣壓 0.5MP-0.7MP;
    適用電源 AC220V/50Hz
    設備功率 3.5KW
    機器重量 約800KG
    機器尺寸 1000
    800
    1800


    Part 5 應用領域

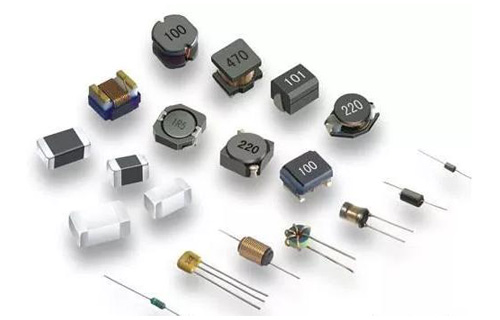

  • 一體成型電感

    一體成型電感

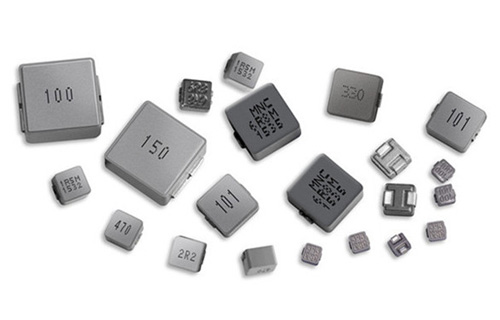

  • 電感磁芯

    電感磁芯



  • 磁性材料

    磁性材料

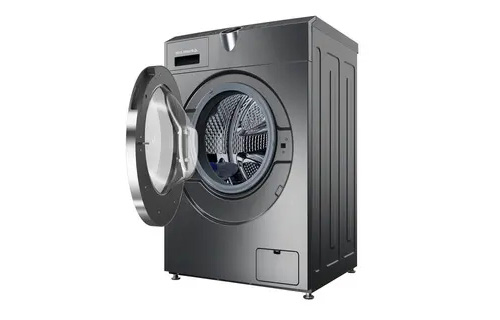

  • 洗衣機滾筒

    洗衣機滾筒



  • 沖壓連線

    沖壓連線

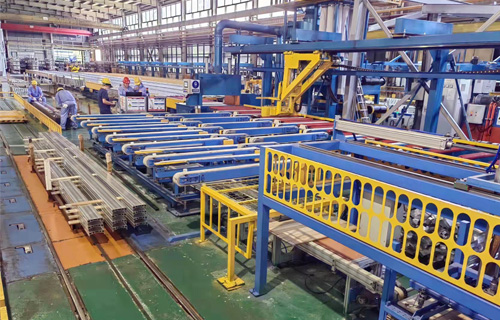

  • 鋁型材裝框.

    鋁型材裝框.
